స్టీల్ స్ట్రక్చర్స్ (స్టీల్ ఫ్రేమ్‌లు) కోసం నిర్మాణ ప్రక్రియ ప్రమాణాలు

1. స్టీల్ ఫ్రేమ్ లిఫ్టింగ్ చెక్ (హాయిస్టింగ్ కాలిక్యులేషన్)

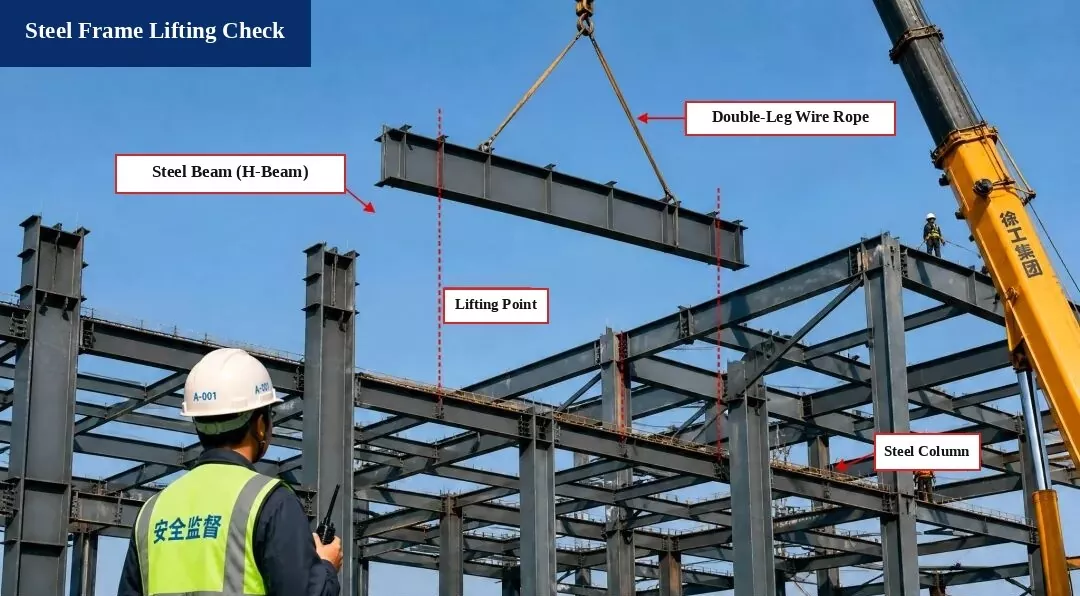

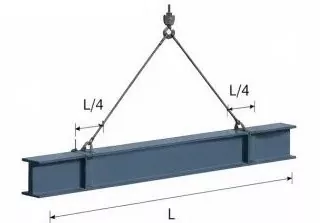

I. లిఫ్టింగ్ రేఖాచిత్రం

సభ్యుడు:స్టీల్ బీమ్ H500×200×10×16, పొడవు L = 12.0 మీ

లిఫ్టింగ్ పాయింట్లు:పుంజం యొక్క ప్రతి చివర నుండి L/4 వద్ద సెట్ చేయండి

స్లింగ్ యాంగిల్:α ≈ 60°

II. లోడ్ గణన

1. పుంజం యొక్క స్వీయ-బరువు:
G = ρ × V = 78.5 kN/m³ × 0.212 m³/m × 12.0 m = 199.9 kN

2. డైనమిక్ లోడ్ ఫ్యాక్టర్:1.1 తీసుకోండి

3. స్లింగ్స్ బరువు:విస్మరించబడింది (తక్కువ)

4. మొత్తం లిఫ్టింగ్ లోడ్:
P = G × 1.1 = 219.9 kN

5. స్లింగ్ టెన్షన్ (సమతుల్య లోడ్):
T = P / (2 × cos α) = 219.9 / (2 × cos 60°) = 219.9 kN

III. స్లింగ్ భద్రతా తనిఖీ

1. స్లింగ్ రకం:φ20 స్టీల్ వైర్ తాడు, బ్రేకింగ్ లోడ్ Fb = 360 kN

2. భద్రతా కారకం (n):
n = Fb / T = 360 / 219.9 = 1.64 > 1.25

ప్రామాణిక అవసరాలను తీరుస్తుంది!

ముగింపును తనిఖీ చేయండి:
ట్రైనింగ్ ఆపరేషన్ సురక్షితం మరియు కోడ్ అవసరాలకు అనుగుణంగా ఉంటుంది.

సూచన ప్రమాణాలు

• స్టీల్ నిర్మాణాల నిర్మాణం కోసం కోడ్ (GB 50755-2012)

• నిర్మాణంలో లిఫ్టింగ్ మరియు హాయిస్టింగ్ భద్రత కోసం సాంకేతిక కోడ్ (JGJ 276-2012)

భద్రతా గమనికలు:

1. ఉక్కు పుంజం, వైర్ తాళ్లు మరియు ట్రైనింగ్ టూల్స్ సురక్షితంగా మరియు విశ్వసనీయంగా ఉన్నాయని నిర్ధారించుకోవడానికి ట్రైనింగ్ చేయడానికి ముందు వాటిని తనిఖీ చేయండి.

2. ట్రైనింగ్ ప్రక్రియను నిర్దేశించడానికి అంకితమైన వ్యక్తిని కేటాయించండి. ఎత్తబడిన పుంజం కింద ఎవరూ నిలబడలేరు.

3. గాలి వేగం స్థాయి 6 లేదా అంతకంటే ఎక్కువ చేరినప్పుడు వెంటనే పనిని ఎత్తడం ఆపండి.

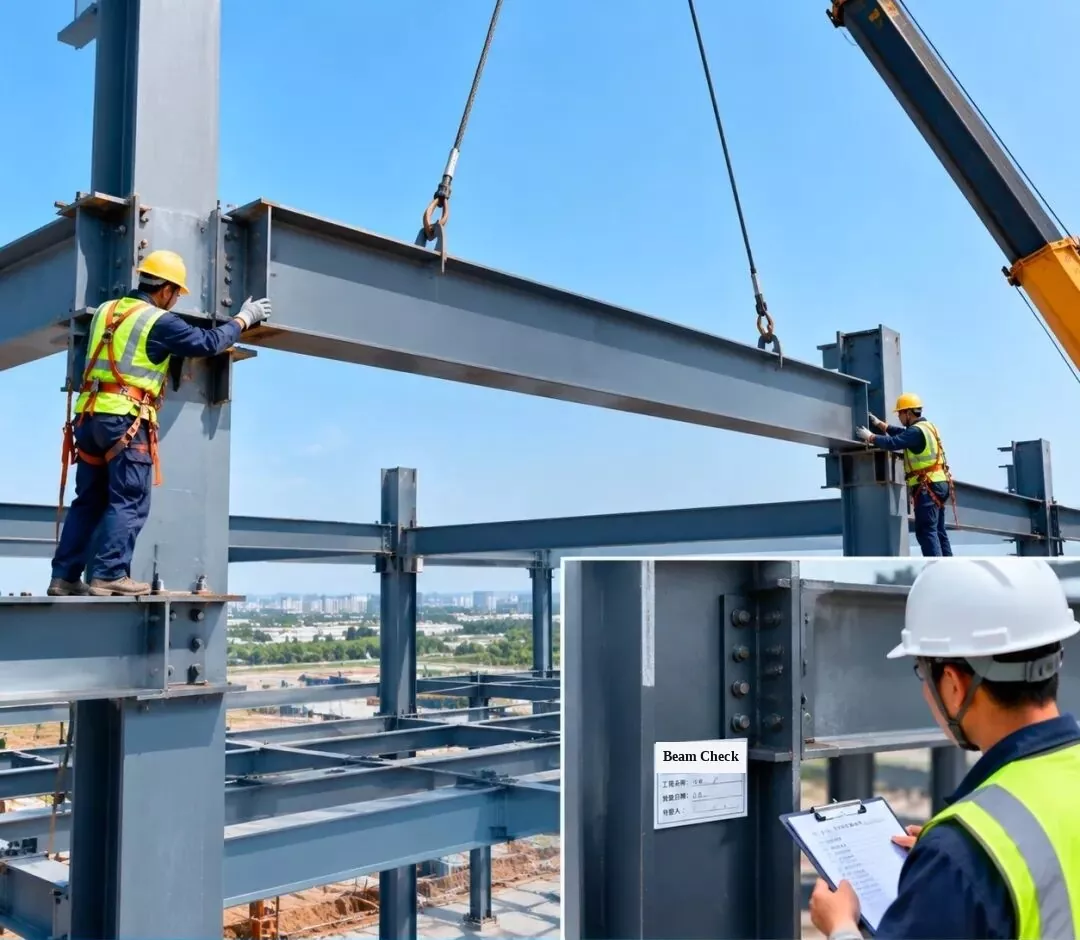

2. స్టీల్ ఫ్రేమ్ ఇన్‌స్టాలేషన్ మరియు ఇన్‌స్పెక్షన్ — స్టీల్ బీమ్ ఇన్‌స్టాలేషన్

స్టీల్ బీమ్‌ను దాని ప్రణాళికాబద్ధమైన స్థానానికి ఎత్తండి, ఆపై ఇన్‌స్టాలేషన్ నాణ్యత డిజైన్ అవసరాలకు అనుగుణంగా ఉందని నిర్ధారించుకోవడానికి కనెక్షన్ జాయింట్‌లను తనిఖీ చేయండి మరియు ఆమోదించండి.

[కాలమ్‌పై ఇన్‌సెట్ ట్యాగ్: స్టీల్ బీమ్ ఇన్‌స్టాలేషన్ తనిఖీ | ప్రాజెక్ట్ పేరు: వర్క్‌షాప్ #1 | తనిఖీ తేదీ | ఇన్స్పెక్టర్]

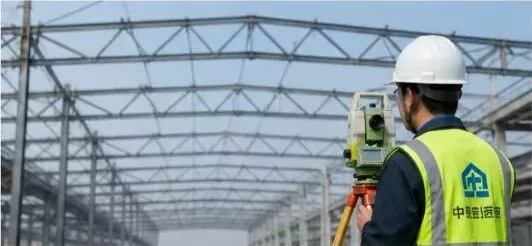

3. స్టీల్ ఫ్రేమ్ ఇన్‌స్టాలేషన్ మరియు ఇన్‌స్పెక్షన్ — స్టీల్ రూఫ్ ట్రస్ ఇన్‌స్టాలేషన్

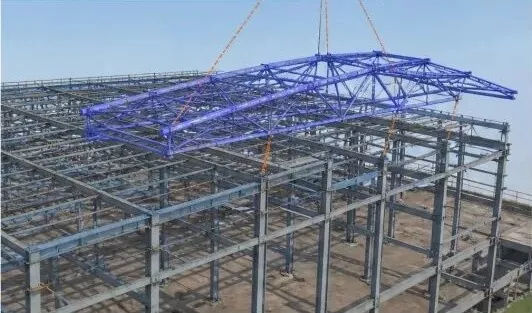

1. 3D BIM అనుకరణ:ట్రైనింగ్ ప్లాన్ మరియు ఇన్‌స్టాలేషన్ క్రమాన్ని మెరుగుపరచడానికి స్టీల్ రూఫ్ ట్రస్ ఇన్‌స్టాలేషన్‌ను అనుకరించండి.

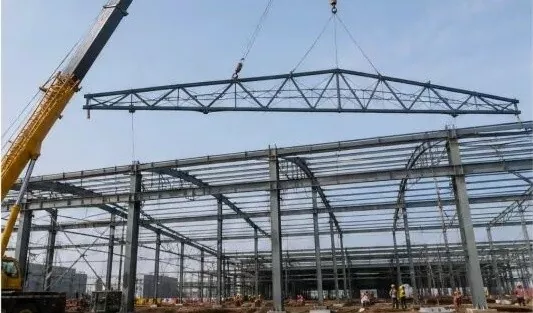

2. రూఫ్ ట్రస్ లిఫ్టింగ్:ట్రస్‌ను ఎత్తడానికి ట్రక్ క్రేన్‌ని ఉపయోగించండి మరియు దానిని సమతుల్యంగా ఉంచేటప్పుడు నెమ్మదిగా ఉంచండి.

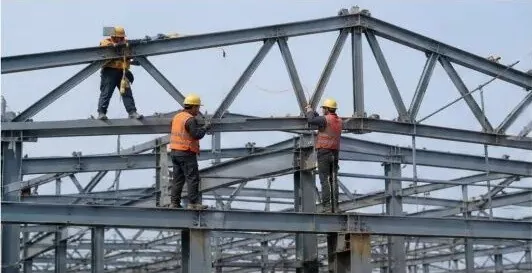

3. పొజిషనింగ్ & టెంపరరీ ఫిక్సింగ్:పైకప్పు ట్రస్ స్థానంలో ఉన్న తర్వాత, దానిని తాత్కాలికంగా భద్రపరచండి మరియు దాని స్థానం మరియు ఎత్తు (ఎత్తు) సర్దుబాటు చేయండి.

4. హై-స్ట్రెంత్ బోల్ట్ కనెక్షన్:బలమైన కనెక్షన్‌ని నిర్ధారించడానికి డిజైన్ నియమాల ప్రకారం అధిక-బలం బోల్ట్‌లను బిగించండి.

5. సంస్థాపన తనిఖీ:అవి కోడ్‌కు అనుగుణంగా ఉన్నాయని నిర్ధారించుకోవడానికి ట్రస్ ఎత్తు, స్పాన్, బెండింగ్ (విక్షేపం) మరియు నిలువు సమలేఖనాన్ని తనిఖీ చేయండి.

6. తనిఖీ రికార్డు:తనిఖీని ఆమోదించిన తర్వాత, రికార్డ్ ఫారమ్‌ను పూర్తి చేసి, తదుపరి నిర్మాణ దశకు వెళ్లండి.

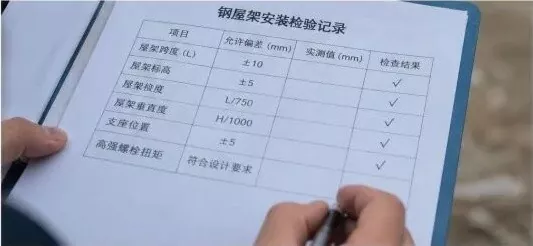

స్టీల్ రూఫ్ ట్రస్ ఇన్‌స్టలేషన్ ఇన్‌స్పెక్షన్ రికార్డ్

తనిఖీ అంశం	అనుమతించబడిన లోపం (మిమీ)	కొలిచిన విలువ (మిమీ)	ఫలితాన్ని తనిఖీ చేయండి
ట్రస్ స్పాన్ (ఎల్)	±10	—	√ (పాస్)
ట్రస్ ఎత్తు (ఎత్తు)	±5	—	√ (పాస్)
ట్రస్ బెండింగ్ (విక్షేపం)	ఎల్ / 750	—	√ (పాస్)
ట్రస్ లంబ సమలేఖనం	H / 1000	—	√ (పాస్)
మద్దతు స్థానం	±5	—	√ (పాస్)
అధిక బలం బోల్ట్ టార్క్	డిజైన్ అవసరాలను తీరుస్తుంది	—	√ (పాస్)

కీలక నియంత్రణ పాయింట్లు:

వాటి రకం, పరిమాణం మరియు వెల్డ్ నాణ్యతను ధృవీకరించడానికి సైట్‌లోని అన్ని ఇన్‌కమింగ్ స్టీల్ భాగాలను తనిఖీ చేయండి;
ట్రైనింగ్ భద్రతను నిర్ధారించడానికి సురక్షితమైన మరియు ఆచరణాత్మక ట్రైనింగ్ ప్రణాళికను ఉపయోగించండి;
ట్రస్ స్థానంలో ఉంచిన వెంటనే దాన్ని సర్దుబాటు చేయండి మరియు పరిష్కరించండి;
అన్ని అధిక-బలం బోల్ట్‌లను సరిగ్గా బిగించి, కోడ్ ప్రకారం వాటి టార్క్‌ను పరీక్షించండి;
ఇన్‌స్టాల్ చేయబడిన నిర్మాణం అన్ని డిజైన్ మరియు కోడ్ అవసరాలకు అనుగుణంగా ఉందని నిర్ధారించుకోవడానికి పూర్తి తనిఖీని నిర్వహించండి.

4. స్టీల్ ఫ్రేమ్ ఇన్‌స్టాలేషన్ మరియు ఇన్‌స్పెక్షన్ — ఇంక్లైన్డ్ స్టీల్ బీమ్ ఇన్‌స్టాలేషన్

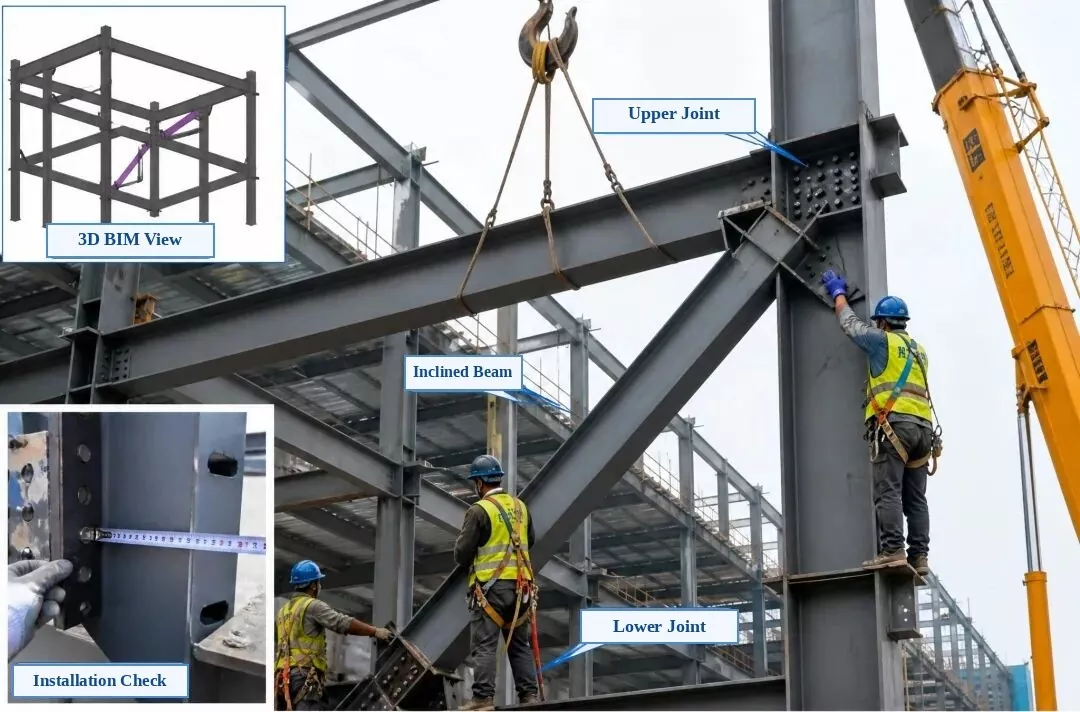

సంగ్రహించబడిన ఫోటో లేబుల్‌లు:ఎగువ-ఎడమ ఇన్సెట్: 3D BIM వీక్షణ | దిగువ-ఎడమ ఇన్‌సెట్: ఇన్‌స్టాలేషన్ చెక్ | ప్రధాన ఫోటో: ఎగువ కనెక్షన్ జాయింట్, ఇంక్లైన్డ్ స్టీల్ బీమ్ (డయాగోనల్ బ్రేస్), దిగువ కనెక్షన్ జాయింట్

స్టీల్ ఫ్రేమ్ ఇన్‌స్టాలేషన్ మరియు ఇన్‌స్పెక్షన్ — ఇంక్లైన్డ్ స్టీల్ బీమ్ ఇన్‌స్టాలేషన్

1. ప్రీ-ఇన్‌స్టాలేషన్ చెక్:పార్ట్ నంబర్, పరిమాణం, బోల్ట్ హోల్ స్థానాలు మరియు కనెక్షన్ ప్లేట్ దిశను తనిఖీ చేయండి. కాంటాక్ట్ ఉపరితలాలు ఫ్లాట్‌గా, శుభ్రంగా మరియు బర్ర్స్ లేదా ఆయిల్ లేకుండా ఉన్నాయని నిర్ధారించుకోండి.

2. లిఫ్టింగ్ మరియు పొజిషనింగ్:వంపుతిరిగిన పుంజాన్ని నెమ్మదిగా ఎత్తడానికి రెండు లిఫ్టింగ్ పాయింట్లను ఉపయోగించండి. దీన్ని తాత్కాలికంగా పరిష్కరించండి మరియు ఎగువ మరియు దిగువ కీళ్ళు రెండూ స్టీల్ కాలమ్ మరియు బీమ్‌తో ఖచ్చితంగా వరుసలో ఉన్నాయని నిర్ధారించుకోండి.

3. అమరిక మరియు సర్దుబాటు:డిజైన్ అవసరాలకు అనుగుణంగా వంపుతిరిగిన పుంజం యొక్క మధ్యరేఖ స్థానం, ఎత్తు మరియు నిలువు అమరికను సర్దుబాటు చేయండి. సమలేఖనం తర్వాత శాశ్వత కనెక్షన్‌ని పూర్తి చేయండి.

4. కనెక్షన్ పద్ధతి:అధిక-బలం బోల్ట్‌లతో కనెక్ట్ చేయండి. డిజైన్‌కు అవసరమైన విధంగా మధ్యభాగం నుండి రెండు వైపులా సమానంగా వాటిని బిగించి, చివరి బిగింపు పాస్‌ల తనిఖీ తర్వాత ప్రతి బోల్ట్‌ను గుర్తించండి.

5. సంస్థాపన తనిఖీ:మధ్యరేఖ స్థానం, ఎత్తు, నిలువు అమరిక, ప్లేట్ కాంటాక్ట్ బిగుతు మరియు బోల్ట్ బిగుతు నాణ్యతను తనిఖీ చేయండి. స్టీల్ స్ట్రక్చర్స్ యొక్క నిర్మాణ నాణ్యత (GB 50205) అంగీకారానికి సంబంధించిన కోడ్‌ను ప్రతిదీ తప్పక పాటించాలి.

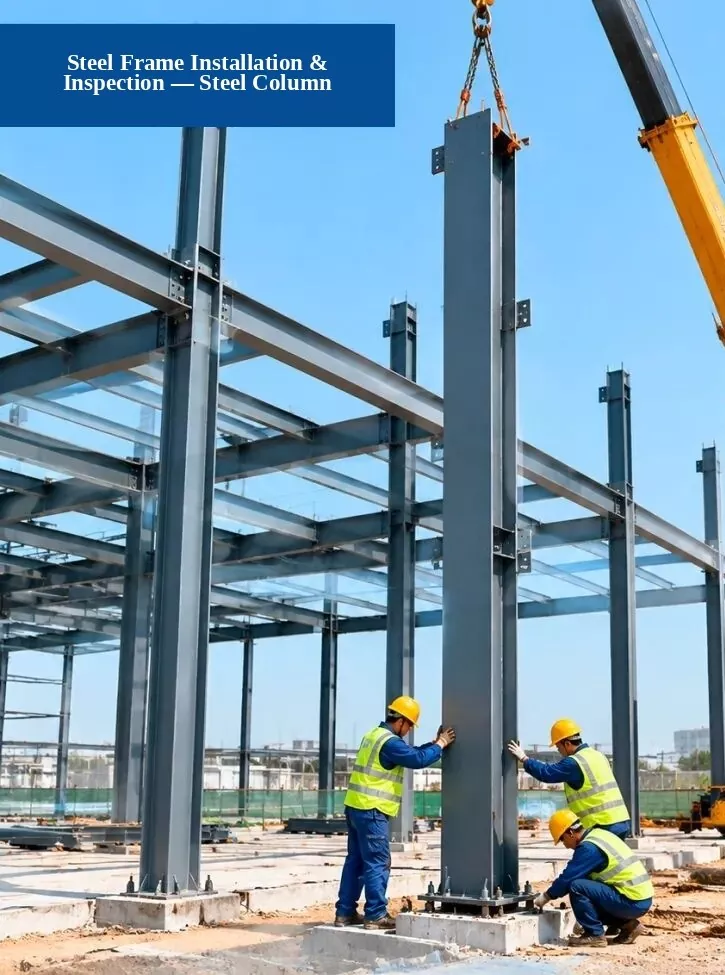

5. స్టీల్ ఫ్రేమ్ ఇన్‌స్టాలేషన్ మరియు ఇన్‌స్పెక్షన్ — స్టీల్ కాలమ్ ఇన్‌స్టాలేషన్

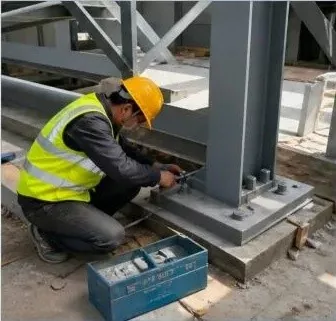

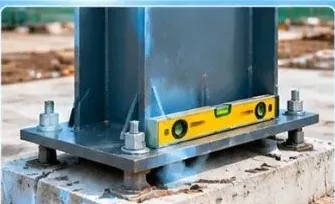

1. ఫౌండేషన్ తనిఖీ:యాంకర్ బోల్ట్ స్థానాలు, పునాది ఎత్తు మరియు పునాది కొలతలు డిజైన్ అవసరాలకు అనుగుణంగా ఉన్నాయో లేదో తనిఖీ చేయండి.

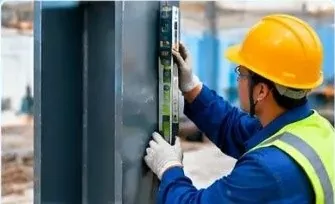

2. నిలువు అమరిక తనిఖీ:స్టీల్ కాలమ్ ఎంత సూటిగా (నిలువుగా) ఉందో తనిఖీ చేయడానికి టోటల్ స్టేషన్, లేజర్ ప్లంబ్ లేదా స్ట్రెయిట్‌డ్జ్ స్థాయిని ఉపయోగించండి.

3. కనెక్షన్ నాణ్యత తనిఖీ:అధిక బలం గల బోల్ట్‌లు, వెల్డ్స్ మరియు కనెక్షన్ ప్లేట్లు ప్రామాణిక అవసరాలకు అనుగుణంగా ఉన్నాయో లేదో తనిఖీ చేయండి.

నిర్మాణ ప్రక్రియ:1. ప్రిపరేషన్ వర్క్ → 2. స్టీల్ కాలమ్‌ని ఎత్తండి & ఉంచండి → 3. ఇన్‌స్టాల్ & సెక్యూర్ → 4. తనిఖీ & అంగీకారం

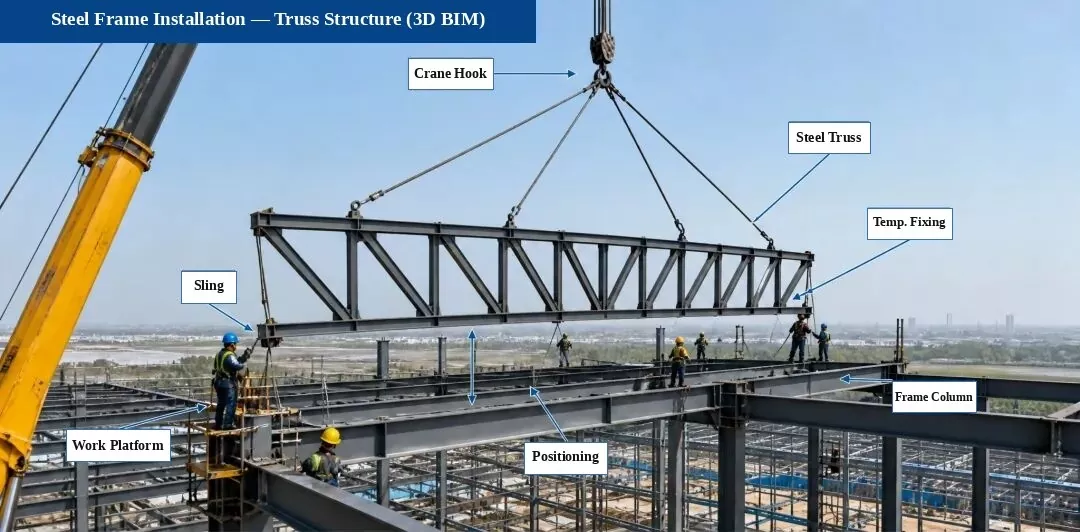

6. స్టీల్ ఫ్రేమ్ ఇన్‌స్టాలేషన్ — ట్రస్ స్ట్రక్చర్ ఇన్‌స్టాలేషన్ (3D BIM రేఖాచిత్రం)

ఇన్‌స్టాలేషన్ ప్రాసెస్ ఫ్లో:సర్వే & మార్కింగ్ → మద్దతు తనిఖీ → లిఫ్ట్ & ప్లేస్ → తాత్కాలిక ఫిక్సింగ్ → సమలేఖనం & సర్దుబాటు → హై-స్ట్రెంత్ బోల్ట్ కనెక్షన్ → వెల్డింగ్ (అవసరమైతే)

కీ ఇన్‌స్టాలేషన్ పాయింట్‌లు:

ట్రైనింగ్ చేయడానికి ముందు, సపోర్ట్ సెంటర్‌లైన్, ఎత్తు మరియు ఎంబెడెడ్ పార్ట్ పొజిషన్‌లను ఒకటికి రెండుసార్లు తనిఖీ చేయండి;
ట్రస్‌ను స్థిరంగా ఉంచడానికి ట్రైనింగ్ సమయంలో విండ్ గైడ్ రోప్‌లను (ట్యాగ్‌లైన్‌లు) అటాచ్ చేయండి;
వంగడం లేదా వక్రీకరణను నిరోధించడానికి ప్లేస్‌మెంట్ తర్వాత ట్రస్‌ను సర్దుబాటు చేయండి మరియు తాత్కాలికంగా భద్రపరచండి;
అధిక-బలం బోల్ట్ కనెక్షన్‌లు తప్పనిసరిగా డిజైన్ మరియు కోడ్ నియమాలను అనుసరించాలి మరియు అవసరమైన టార్క్‌కు బిగించాలి;
స్టీల్ స్ట్రక్చర్స్ (GB 50205) యొక్క నిర్మాణ నాణ్యత యొక్క అంగీకారానికి సంబంధించిన కోడ్‌లో వెల్డ్ నాణ్యత తప్పనిసరిగా నియమాలకు అనుగుణంగా ఉండాలి.

కీలక తనిఖీ పాయింట్లు (సైట్ ఫోటోలు):

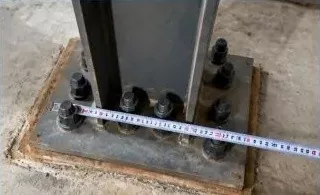

1. మద్దతు & ఉమ్మడి తనిఖీ

సపోర్ట్ బోల్ట్‌లు, షిమ్ ప్లేట్లు మరియు ఎంబెడెడ్ పార్ట్‌లు డిజైన్ అవసరాలకు అనుగుణంగా ఉన్నాయని నిర్ధారించుకోవడానికి వాటి స్థానాలు మరియు ఎత్తులను తనిఖీ చేయండి.

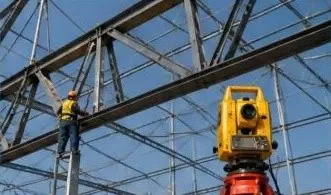

2. ట్రస్ అమరిక తనిఖీ

ట్రస్ యొక్క మధ్యరేఖ, ఎత్తు మరియు వంపుని కొలవడానికి మరియు అమరిక సర్దుబాట్లు చేయడానికి మొత్తం స్టేషన్‌ను ఉపయోగించండి.

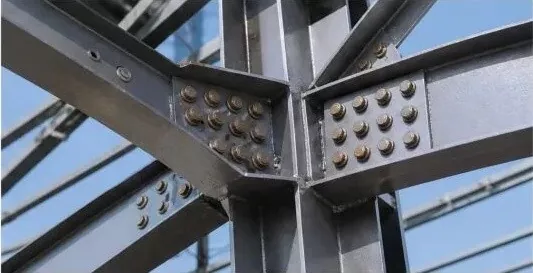

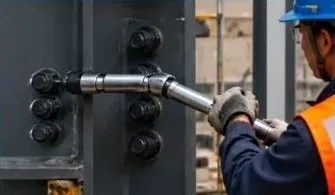

3. అధిక బలం బోల్ట్ తనిఖీ

అధిక శక్తి గల బోల్ట్‌ల సంఖ్య, పరిమాణం మరియు టార్క్‌ని తనిఖీ చేయండి మరియు కోడ్‌కు అవసరమైన విధంగా వాటిని మళ్లీ పరీక్షించండి.

గమనిక:ఈ ప్రాజెక్ట్‌లోని ట్రస్ నిర్మాణం కర్మాగారంలో ముందే సమీకరించబడింది మరియు ఖచ్చితమైన సంస్థాపన, నాణ్యత మరియు భద్రతను నిర్ధారించడానికి సైట్‌లోని విభాగాలలో ఎత్తివేయబడింది.

7. స్టీల్ ఫ్రేమ్ & ప్రొఫైల్డ్ మెటల్ రూఫ్ షీట్ ఇన్‌స్టాలేషన్ మరియు ఇన్స్పెక్షన్

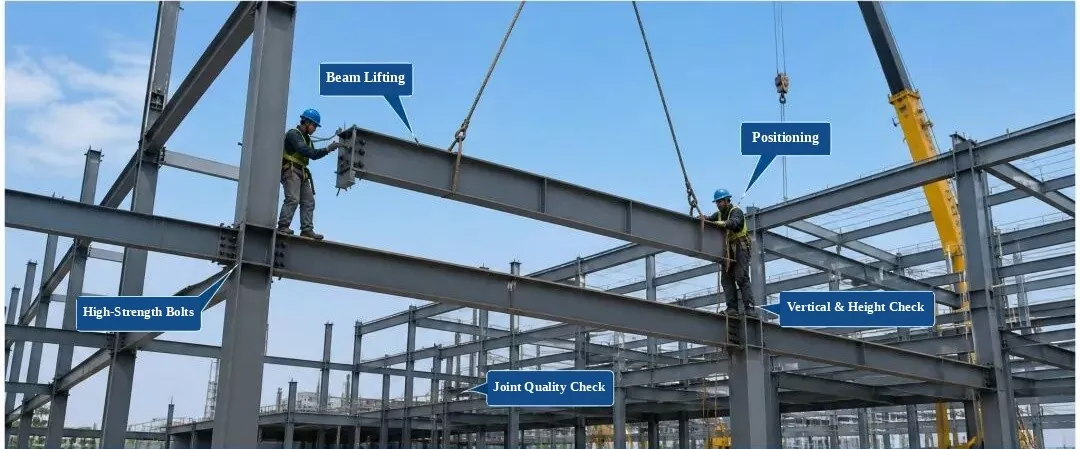

స్టీల్ ఫ్రేమ్ సంస్థాపన మరియు తనిఖీ

(లేబుల్స్: బీమ్ లిఫ్టింగ్, పొజిషనింగ్, హై-స్ట్రెంత్ బోల్ట్‌లు, వర్టికల్ & హైట్ చెక్, జాయింట్ క్వాలిటీ చెక్)

1. ఇన్‌కమింగ్ పార్ట్ చెక్:మెటీరియల్ నాణ్యత, పరిమాణం, ఉపరితల స్థితి మరియు సరళతను తనిఖీ చేయండి. తనిఖీని ఆమోదించిన తర్వాత మాత్రమే ఇన్‌స్టాల్ చేయండి.

2. ప్రక్రియ నియంత్రణ:ఇన్‌స్టాలేషన్ సమయంలో పార్ట్ పొజిషనింగ్, ఎత్తు, నిలువు అమరిక మరియు బోల్ట్ బిగించడాన్ని నియంత్రించండి.

3. తనిఖీ అంశాలు:మధ్యరేఖ స్థానం, ఎత్తు, నిలువు అమరిక, ఉపరితల ఫ్లాట్‌నెస్ మరియు బోల్ట్ కనెక్షన్ నాణ్యత.

4. నాణ్యత ప్రమాణం:స్టీల్ స్ట్రక్చర్ల నిర్మాణ నాణ్యత (GB 50205-2020) అంగీకారానికి సంబంధించిన కోడ్‌ను తప్పనిసరిగా పాటించాలి.

ప్రొఫైల్డ్ మెటల్ రూఫ్ షీట్ ఇన్‌స్టాలేషన్ & తనిఖీ

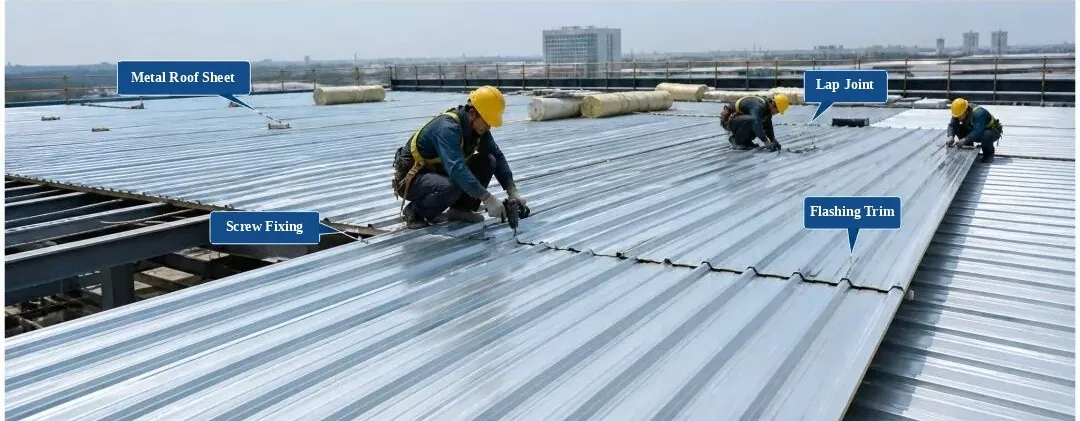

(లేబుల్స్: మెటల్ రూఫ్ షీట్, ల్యాప్ జాయింట్, సెల్ఫ్-ట్యాపింగ్ స్క్రూ ఫిక్సింగ్, ఫ్లాషింగ్ ట్రిమ్)

1. మెటీరియల్ తనిఖీ:ప్యానెల్ ప్రొఫైల్, మందం, పూత మరియు రంగును తనిఖీ చేయండి. తనిఖీ ఉత్తీర్ణత తర్వాత మాత్రమే ఉపయోగించండి.

2. ఇన్‌స్టాలేషన్ నియమాలు:ప్యానెల్లను సరిగ్గా అతివ్యాప్తి చేయండి మరియు వాటిని గట్టిగా పరిష్కరించండి. స్క్రూ స్పేసింగ్‌ను ప్రామాణిక పరిమితుల్లో తప్పిపోకుండా లేదా తప్పుగా ఉంచిన స్క్రూలు లేకుండా ఉంచండి.

3. తనిఖీ అంశాలు:రూఫ్ ఫ్లాట్‌నెస్, అతివ్యాప్తి వెడల్పు, ఫాస్టెనింగ్ పాయింట్ స్పేసింగ్ మరియు వాటర్‌ఫ్రూఫింగ్ వివరాలు.

4. నాణ్యత ప్రమాణం:మెటల్ రూఫ్ ఇంజినీరింగ్ (GB 50345-2012) కోసం సాంకేతిక కోడ్‌ను తప్పనిసరిగా కలిగి ఉండాలి.

8. స్టీల్ ఫ్రేమ్ ఇన్‌స్టాలేషన్ మరియు ఇన్‌స్పెక్షన్ — స్టీల్ మెట్లు మరియు హ్యాండ్‌రైల్ ఇన్‌స్టాలేషన్

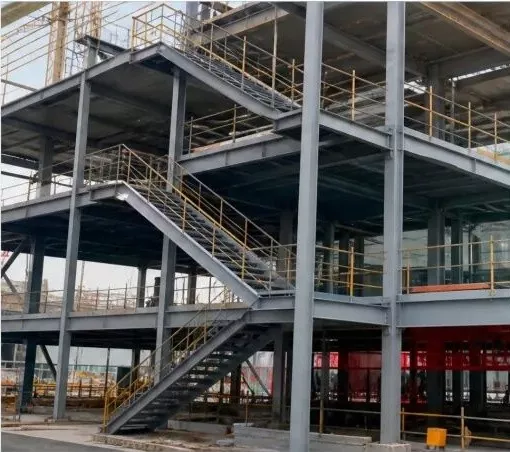

1. పూర్తయిన స్టీల్ మెట్లు మరియు హ్యాండ్‌రెయిల్స్ (సైట్ ఫోటో)

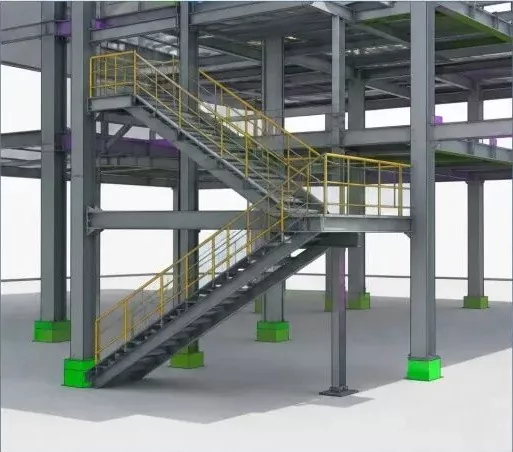

2. 3D BIM మోడల్ (స్టీల్ మెట్లు మరియు హ్యాండ్‌రెయిల్స్)

3. స్టీల్ మెట్ల సంస్థాపన (సైట్ పని)

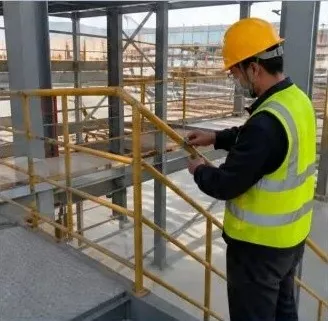

4. హ్యాండ్‌రైల్ ఇన్‌స్టాలేషన్ (సైట్ వర్క్)

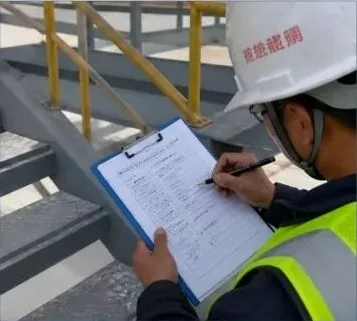

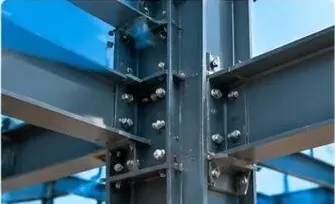

5. ఇన్‌స్టాలేషన్ నాణ్యత తనిఖీ (సైట్ చెక్)

సూచనలు:

ఉక్కు మెట్లు మరియు హ్యాండ్‌రైల్‌లను ఇన్‌స్టాల్ చేసే ముందు, కాంపోనెంట్ కొలతలు, ఎత్తులు మరియు లేఅవుట్ సెంటర్‌లైన్‌లను ఒకటికి రెండుసార్లు తనిఖీ చేయండి;
బోల్ట్ కనెక్షన్‌లను ఉపయోగిస్తున్నప్పుడు, గట్టి కనెక్షన్‌ని నిర్ధారించడానికి బోల్ట్ పరిమాణం, పరిమాణం మరియు టార్క్‌ను తనిఖీ చేయండి;
ఇన్‌స్టాల్ చేయబడిన హ్యాండ్‌రైల్‌లు తప్పనిసరిగా దృఢంగా మరియు నిటారుగా ఉండాలి, డిజైన్ మరియు కోడ్ అవసరాలకు అనుగుణంగా పూర్తి మరియు మృదువైన వెల్డ్స్‌తో ఉండాలి;
సంస్థాపన తర్వాత నాణ్యత తనిఖీని నిర్వహించండి మరియు ప్రాజెక్ట్ నాణ్యతను నిర్ధారించడానికి తనిఖీ రికార్డును పూరించండి.

ఉక్కు నిర్మాణంesభవనం ఫ్రేమ్‌లను నిర్మించడానికి నేటి నిర్మాణ మార్కెట్లో విస్తృతంగా ఉపయోగించబడుతున్నాయి మరియు భవిష్యత్తులో అవి ప్రాథమిక భవన నిర్మాణాలకు ప్రధాన ఎంపికగా మారతాయి. ఉక్కు నిర్మాణాలు అనేక ఉప-వర్గాలు, నిర్మాణ రకాలు మరియు భాగాల రకాలు ఉన్నాయి. నిర్మాణ వ్యవస్థ ఆధారంగా, అవి నాలుగు ప్రధాన రకాలుగా విభజించబడ్డాయి: పోర్టల్ ఫ్రేమ్‌లు, స్పేస్ గ్రిడ్‌లు, ట్రస్సులు మరియు ఫ్రేమ్ నిర్మాణాలు.
