స్టీల్ స్ట్రక్చరల్ కాంపోనెంట్స్‌కు పూర్తి గైడ్: సెకండరీ సభ్యులు మరియు కనెక్షన్ వివరాలు

మునుపటి సంచికలో ప్రాథమిక లోడ్-బేరింగ్ సభ్యులు మరియు బ్రేసింగ్ & స్టెబిలిటీ మెంబర్‌ల వివరాలు మరియు లేఅవుట్ డ్రాయింగ్‌లు వివరించబడ్డాయిఉక్కు నిర్మాణభాగాలు. ఈ సెషన్ సెకండరీ మరియు అటాచ్డ్ కాంపోనెంట్స్‌తో పాటు కనెక్షన్‌లు మరియు స్ట్రక్చరల్ ఫిట్టింగ్‌ల పరిచయంతో కొనసాగుతుంది. క్రింద సాధారణ లేఅవుట్ స్థానాల వివరణలు మరియు ఉక్కు భవనాల్లోని ప్రతి భాగం యొక్క పూర్తి జాబితాలు ఉన్నాయి.

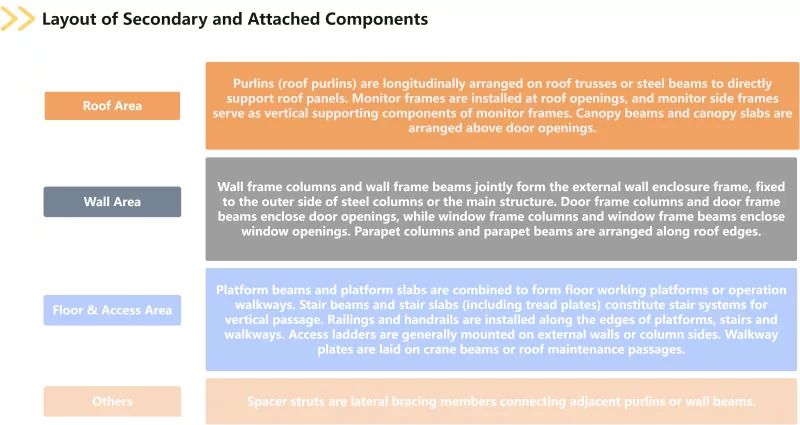

సెకండరీ మరియు అటాచ్డ్ కాంపోనెంట్‌లలో పర్లిన్‌లు, వాల్ ఫ్రేమ్ కాలమ్‌లు, వాల్ ఫ్రేమ్ బీమ్‌లు, మానిటర్ ఫ్రేమ్‌లు, మానిటర్ సైడ్ ఫ్రేమ్‌లు, మెట్ల కిరణాలు, మెట్ల స్లాబ్‌లు, ప్లాట్‌ఫారమ్ బీమ్‌లు, ప్లాట్‌ఫారమ్ స్లాబ్‌లు, రెయిలింగ్‌లు, హ్యాండ్‌రెయిల్‌లు, యాక్సెస్ నిచ్చెనలు, వాక్‌వే ప్లేట్లు మరియు స్పేసర్ స్ట్రట్‌లు, డోర్ ఫ్రేమ్ స్తంభాలు, డోర్ ఫ్రేమ్ కిటికీలు, డోర్ ఫ్రేమ్ కిటికీలు స్లాబ్‌లు, పారాపెట్ స్తంభాలు మరియు పారాపెట్ కిరణాలు. పర్లిన్‌లు రూఫ్ పర్లిన్‌లు మరియు వాల్ పర్లిన్‌లుగా ఉపవిభజన చేయబడ్డాయి, అయితే మెట్ల స్లాబ్‌లు ట్రెడ్ ప్లేట్‌లను కవర్ చేస్తాయి. ఎన్‌క్లోజర్, పాసేజ్, డే లైటింగ్ మరియు వెంటిలేషన్, సెకండరీ మరియు అటాచ్డ్ కాంపోనెంట్‌లు వంటి బిల్డింగ్ ఫంక్షన్‌లను చేపట్టడం గాలి లోడ్లు, మంచు లోడ్లు మరియు ఇతర లోడ్‌లను ప్రధాన నిర్మాణానికి ప్రసారం చేస్తుంది. అవి ఉక్కు భవనాల సమగ్రత మరియు సేవా విధులను నిర్ధారించే అనివార్య భాగాలు.

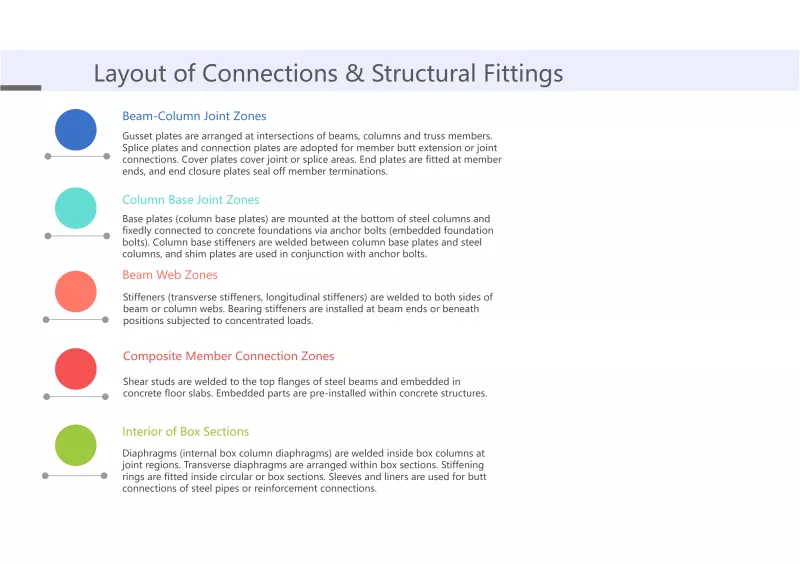

కనెక్షన్లు మరియు స్ట్రక్చరల్ ఫిట్టింగ్‌లు గుస్సెట్ ప్లేట్లు, స్టిఫెనర్‌లు, బేరింగ్ స్టిఫెనర్‌లు, షిమ్ ప్లేట్లు, కనెక్షన్ ప్లేట్లు, స్ప్లైస్ ప్లేట్లు, కవర్ ప్లేట్లు, ఎండ్ క్లోజర్ ప్లేట్లు, ఎండ్ ప్లేట్లు, బేస్ ప్లేట్లు, కాలమ్ బేస్ స్టిఫెనర్‌లు, కాలమ్ యాంకర్ బోల్ట్‌లు, హై-స్ట్రెంగ్త్ బోల్ట్‌లు, సాధారణ బోల్ట్‌లు, బోల్ట్‌లు స్లీవ్‌లు, లైనర్లు, గట్టిపడే రింగులు, డయాఫ్రాగమ్‌లు మరియు విలోమ డయాఫ్రాగమ్‌లు. స్టిఫెనర్‌లు విలోమ స్టిఫెనర్‌లు మరియు రేఖాంశ స్టిఫెనర్‌లుగా విభజించబడ్డాయి; బేస్ ప్లేట్లలో కాలమ్ బేస్ ప్లేట్లు ఉంటాయి; కాలమ్ యాంకర్ బోల్ట్‌లను ఎంబెడెడ్ ఫౌండేషన్ బోల్ట్‌లు అని కూడా అంటారు; షీర్ స్టడ్‌లను స్టడ్ కనెక్టర్లు అని కూడా అంటారు; డయాఫ్రమ్‌లు బాక్స్ నిలువు వరుసల కోసం అంతర్గత డయాఫ్రాగమ్‌లను కవర్ చేస్తాయి. యొక్క ముఖ్యమైన వర్గంఉక్కు నిర్మాణంభాగాలు, కనెక్షన్‌లు మరియు స్ట్రక్చరల్ ఫిట్టింగ్‌లు లోడ్ మోసే సభ్యులందరూ సమర్ధవంతంగా సమన్వయంతో పని చేయగలరా మరియు లోడ్ బదిలీ మార్గం నిరంతరంగా మరియు విశ్వసనీయంగా ఉందో లేదో నేరుగా నిర్ణయిస్తాయి.

ఇప్పటివరకు, స్ట్రక్చరల్ కంపోజిషన్ ద్వారా వర్గీకరించబడిన స్టీల్ స్ట్రక్చరల్ కాంపోనెంట్స్ యొక్క నాలుగు ప్రధాన వర్గాలు అన్నీ క్రమబద్ధీకరించబడ్డాయి. పైన పేర్కొన్న అన్ని భాగాలు ఉక్కు భవనాల నిర్మాణ చిత్రాలపై చిత్రీకరించబడ్డాయి, నిర్మాణ గణన నివేదికలలో శక్తి విశ్లేషణలో చేర్చబడ్డాయి మరియు పూర్తి చేసిన నిర్మాణాలలో శాశ్వతంగా ఉంచబడతాయి. విభిన్న ప్రాజెక్ట్ రకాలను బట్టి భాగాల కలయిక మారుతూ ఉంటుంది. ప్రతి రకమైన కాంపోనెంట్ యొక్క ఫంక్షనల్ పొజిషనింగ్ మరియు లేఅవుట్ లాజిక్‌పై సరైన అవగాహన అనేది ఖచ్చితమైన పరిమాణ బిల్లులను కంపైల్ చేయడానికి మరియు సమగ్ర యూనిట్ ధరలను సహేతుకంగా నిర్ణయించడానికి ఒక అవసరం, అలాగే ఉక్కు నిర్మాణాల రూపకల్పన ఉద్దేశాన్ని సురక్షితమైన మరియు నమ్మదగిన భౌతిక భవనాలుగా మార్చగలదని నిర్ధారించడానికి పునాది.
